產品分類：MOS FET繼電器
產品說明：

技術資料下載

形狀	接點結構	端子種類	負載電壓 (最大) ?1	連續負載電流 (最大) ?1	型號	最小包裝單位(個)

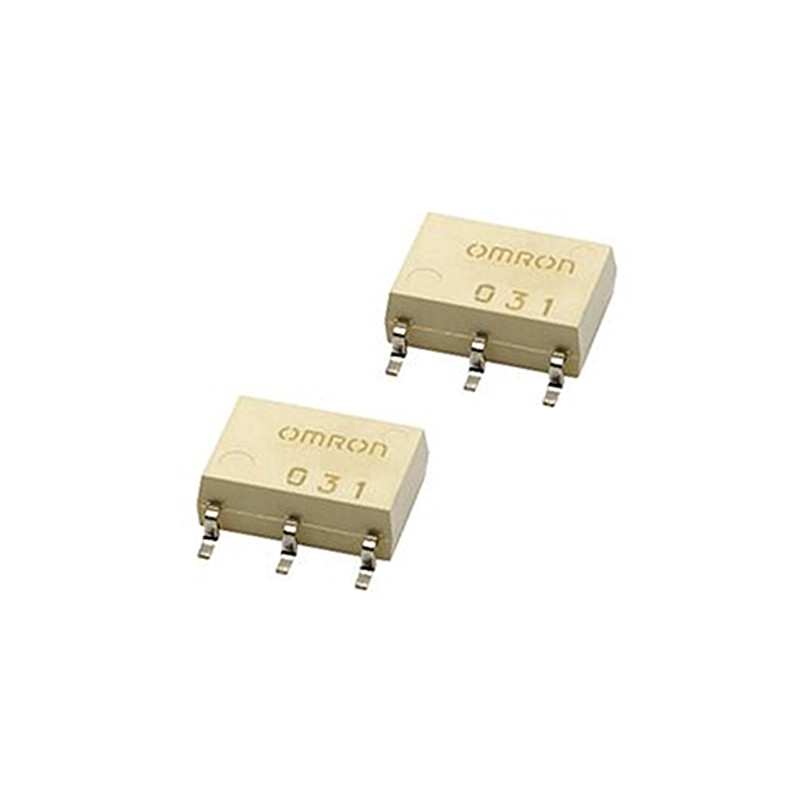

SOP6	1a	表面安裝端子	30V	4.5A	9.0A	G3VM-31HR1	75	---
G3VM-31HR1(TR05)	---	500

(Ta = 25°C)

項目	符號	定值	單位	條件
輸入側	LED正向電流	IF	30	mA
直流正向電流降低比率	ΔIF/oC	-0.3	mA/oC	Ta≥25oC
LED反向電壓	VR	6	V
粘合部位溫度	TJ	125	oC
輸出側	負載電壓(峰值A(chǔ)C/DC)	VOFF	30	V
連續負載電流	A連接	IO	4500	mA	A連接:峰值A(chǔ)C/DC B、C連接:DC
B連接
C連接	9000
導通電流降低比率	A連接	ΔIO/oC	-45	mA/oC	Ta≥25oC
B連接
C連接	-90
脈沖導通電流	Iop	13.5	A	t=100ms, Duty=1/10
粘合部位溫度	TJ	125	oC
輸入輸出間耐電壓?1	VI-O	1500	Vrms	AC持續1分鐘
使用環境溫度	Ta	-40~+110	oC	無結冰、無凝露
保存溫度	Tstg	-55~+125	oC
焊接溫度條件		260	oC	10s

(Ta = 25°C)

項目			符號	最小	標準	最大	單位	條件
輸入側	LED正向電壓		VF	1.50	1.65	1.80	V	IF=10mA
	反向電流		IR	---	---	10	μA	VR=5V
	端子間電容		CT	---	70	---	pF	V=0、f=1MHz
	觸發LED正向電流		IFT	---	0.3	3	mA	IO=1000mA
	復位LED正向電流		IFC	0.1	---	---	mA	IOFF=10μA
輸出側	最大輸出導通電阻	A連接	RON	---	0.022	---	Ω	IF=5mA IO=4.5A(A、B連接)、 IO=9A(C連接)、 t <1S
		B連接		---	0.011	---
		C連接		---	0.006	---
		A連接		---	---	0.03
		B連接		---	---	0.015
		C連接		---	---	0.008
	開路時漏電流		ILEAK	---	---	1000	nA	VOFF=30V
	端子間電容		COFF	---	1200	---	pF	V=0、f=1MHz
輸入輸出間電容			CI-O	---	0.8	---	pF	f=1MHz、VS=0V
輸出輸入間電容絕緣電阻			RI-O	1000	108	---	MΩ	VI-O=500VDC、 RoH≤60%
動作時間			tON	---	0.6	2	ms	IF=5 mA、 RL=200Ω、 VDD=20V?2
復位時間			tOFF	---	0.15	0.5	ms	IF=5 mA、 RL=200Ω、 VDD=20V?2

(單位 : mm)

※標記內容與實際商品有所不同。
